Android 事件传递分析

事件传递是 Android 开发必须掌握的基础内容，在处理自定义 View 交互时尤其重要。之前看过不少分析事件传递的文章，但理解的不够透彻，遇到具体问题还是无从下手。
为了解决这个问题，决定从源码角度梳理一下 ViewGroup View Activity 的事件传递流程。

分析使用版本 4.0.1 r1
源码地址 View GroupView PhoneWindow

基础知识

触摸事件分为 ACTION_DOWN, ACTION_UP, ACTION_MOVE, ACTION_POINTER_DOWN, ACTION_POINTER_UP, ACTION_CANCEL 。

  • 在支持多点触摸的屏幕上，当第一根手指按下时，触发 ACTION_DOWN 事件，之后的按下操作触发 ACTION_POINTER_DOWN 事件。同理，非最后一根手指的抬起操作触发 ACTION_POINTER_UP 事件，最后一根手指的抬起操作触发 ACTION_UP 事件。
  • 用户的操作不会直接触发 ACTION_CANCEL 事件。
  • 一个完整的事件流都是以 ACTION_DOWN 开始，以 ACTION_UP 结束。
  • 事件的传递是从 Activity.dispatchTouchEvent 方法开始，如果一直没有被消费，最后会回到 Activity.onTouchEvent 。

源码解析

View 源码解析

View.onTouchEvent

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
public boolean onTouchEvent(MotionEvent event) {
    final int viewFlags = mViewFlags;

    if ((viewFlags & ENABLED_MASK) == DISABLED) {
        if (event.getAction() == MotionEvent.ACTION_UP && (mPrivateFlags & PRESSED) != 0) {
          //刷新状态
          mPrivateFlags &= ~PRESSED;
          refreshDrawableState();
        }
        //不可用但可点击的View依然消费触摸事件，只是不响应而已
        return (((viewFlags & CLICKABLE) == CLICKABLE ||
            (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE));
    }

    //触摸事件代理
    if (mTouchDelegate != null) {
        if (mTouchDelegate.onTouchEvent(event)) {
          return true;
        }
    }

    if (((viewFlags & CLICKABLE) == CLICKABLE ||
      (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE)) {
        switch (event.getAction()) {
          //见下文分析
          case up,down,cancel,move...
        }
        return true;
    }
    return false;
}

View对事件处理分析

1
switch

View.DispathTouchEvent

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
public boolean dispatchTouchEvent(MotionEvent event) {
    //测试使用，验证输入事件的连续性
    if (mInputEventConsistencyVerifier != null) {
        mInputEventConsistencyVerifier.onTouchEvent(event, 0);
    }

    //触摸事件安全过滤
    if (onFilterTouchEventForSecurity(event)) {
        if (mOnTouchListener != null && (mViewFlags & ENABLED_MASK) == ENABLED &&
            mOnTouchListener.onTouch(this, event)) {
            return true;
        }

        if (onTouchEvent(event)) {
            return true;
        }
    }

    //测试使用，验证输入事件的连续性
    if (mInputEventConsistencyVerifier != null) {
        mInputEventConsistencyVerifier.onUnhandledEvent(event, 0);
    }
    return false;
}

从以上源码可以看出，View 的 dispatchTouchEvent 方法只是调用 OnTouchListener 或者 onTouchEvent 方法。如果 OnTouchListener 的 onTouch() 方法返回 true ，onTouchEvent 将不会执行。

ViewGroup 源码分析

ViewGroup.onTouchEvent

ViewGroup 未复写该方法，与 View 行为一致。

ViewGroup.onInterceptToucheEvent

1
2
3
public boolean onInterceptTouchEvent(MotionEvent ev) {
    return false;
}

默认不拦截事件。

ViewGroup.dispatchTouch

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
public boolean dispatchTouchEvent(MotionEvent ev) {
    //测试使用，验证输入事件的连续性
    if (mInputEventConsistencyVerifier != null) {
        mInputEventConsistencyVerifier.onTouchEvent(ev, 1);
    }

    boolean handled = false;
    //触摸事件安全过滤
    if (onFilterTouchEventForSecurity(ev)) {
        final int action = ev.getAction();
        final int actionMasked = action & MotionEvent.ACTION_MASK;

        //触摸事件以action_down为开端，需要进行清除 TouchTarget 记录、重置当前 ViewGroup 触摸状态
        // Handle an initial down.
        if (actionMasked == MotionEvent.ACTION_DOWN) {
            // Throw away all previous state when starting a new touch gesture.
            // The framework may have dropped the up or cancel event for the previous gesture
            // due to an app switch, ANR, or some other state change.
            cancelAndClearTouchTargets(ev);
            resetTouchState();
        }

        //判断是否拦截，结果保存在intercepted变量中
        //mFirstTouchTarget存疑
        // Check for interception.
        final boolean intercepted;
        if (actionMasked == MotionEvent.ACTION_DOWN
                || mFirstTouchTarget != null) {
            final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
            if (!disallowIntercept) {
                intercepted = onInterceptTouchEvent(ev);
                ev.setAction(action); // restore action in case it was changed
            } else {
                intercepted = false;
            }
        } else {
            //不是 action_down 事件且没有目标 View，`ViewGroup` 只好交给自己处理。见测试四
            // There are no touch targets and this action is not an initial down
            // so this view group continues to intercept touches.
            intercepted = true;
        }

        /** 检查是否取消事件传递
        *   1、该 View 被移除。resetCancelNextUpFlag() 内部判断并重置
        *   View.CANCEL_NEXT_UP_EVENT 标志位。该标志标识 View 被临时移除。
        *   2、收到 action_cancel 事件
        */
        // Check for cancelation.
        final boolean canceled = resetCancelNextUpFlag(this)
                || actionMasked == MotionEvent.ACTION_CANCEL;

        // Update list of touch targets for pointer down, if needed.
        final boolean split = (mGroupFlags & FLAG_SPLIT_MOTION_EVENTS) != 0;
        TouchTarget newTouchTarget = null;
        boolean alreadyDispatchedToNewTouchTarget = false;
        //未取消事件且不拦截
        if (!canceled && !intercepted) {
            //action_down事件
            if (actionMasked == MotionEvent.ACTION_DOWN
                    //action_pointer_down多点触摸中，第一个点之后的按下事件
                    || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
                    //鼠标悬停事件
                    || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
                final int actionIndex = ev.getActionIndex(); // always 0 for down
                final int idBitsToAssign = split ? 1 << ev.getPointerId(actionIndex)
                        : TouchTarget.ALL_POINTER_IDS;

                //这是一个新的“按下”事件，清除 TouchTarget 之前关联的 point id
                //有可能 point id 重复，但现在是全新的事件
                // Clean up earlier touch targets for this pointer id in case they
                // have become out of sync.
                removePointersFromTouchTargets(idBitsToAssign);

                final int childrenCount = mChildrenCount;
                if (childrenCount != 0) {
                    // Find a child that can receive the event.
                    // Scan children from front to back.
                    final View[] children = mChildren;
                    final float x = ev.getX(actionIndex);
                    final float y = ev.getY(actionIndex);
                    //遍历子iew，找到接收 action_down 的 View
                    for (int i = childrenCount - 1; i >= 0; i--) {
                        //此处关于子 View 的遍历顺序各版本不一致
                        //之后的版本兼顾到 getChildDrawingOrder 方法
                        final View child = children[i];
                        //该 View 不可以接受事件或者触摸点在该 View 范围外，跳过该 View
                        //可以接受触摸事件的条件：1、可见 2、不可见但是在执行动画
                        if (!canViewReceivePointerEvents(child)
                                || !isTransformedTouchPointInView(x, y, child, null)) {
                            continue;
                        }
                        //在 mFirstTouchTarget 单链表中寻找代表该 View 的 TouchTarget
                        newTouchTarget = getTouchTarget(child);
                        if (newTouchTarget != null) {
                            /** 该 View 已经在 mFirstTouchTarget 中,将新的触摸点添加给
                             *  该TouchTarget
                             */
                            // Child is already receiving touch within its bounds.
                            // Give it the new pointer in addition to the ones it is handling.
                            newTouchTarget.pointerIdBits |= idBitsToAssign;
                            //已找到触摸事件目标 View ，跳出该循环
                            break;
                        }

                        //重置 child 的 PFLAG_CANCEL_NEXT_UP_EVENT 位
                        //为什么要重置这个啊？？？
                        //该标志标识 View 被临时移除，跟触摸事件有什么关系啊
                        resetCancelNextUpFlag(child);

                        /**
                         * 执行到这里说明找到了一个 child view 满足以下条件:
                         *  1、可以接受触摸事件
                         *  2、触摸点在该 View 区域内
                         *  3、未被 mFirstTouchTarget 记录
                         *
                         *  action_down 事件发生时，一定会执行到这里
                         *
                         *  只有满足前两个条件的 View 才有可能成为 target View。
                         *  要想真正成为 target view ，还必须自己声明对该触摸事件感兴趣。
                         *
                         *  下面的if语句的作用就是判断该 child view 是否对该触摸事件感兴趣
                         */
                        // dispatchTransformedTouchEvent 分析见下文
                        if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
                            // child view 对该触摸事件感兴趣
                            // Child wants to receive touch within its bounds.
                            mLastTouchDownTime = ev.getDownTime();
                            mLastTouchDownIndex = i;
                            mLastTouchDownX = ev.getX();
                            mLastTouchDownY = ev.getY();
                            //添加到 mFirstTouchTarget 单链表头部
                            newTouchTarget = addTouchTarget(child, idBitsToAssign);
                            //为了测试 View 是否对触摸事件感兴趣，该触摸事件已经发给 target view 了
                            alreadyDispatchedToNewTouchTarget = true;
                            //找到了 target view 跳出 for 循环
                            break;
                        }
                    }
                }

                //没有找到新的目标 View ，就是用上次的
                //为什么要这么做啊，没找到就不分发了呗？？？
                if (newTouchTarget == null && mFirstTouchTarget != null) {
                    // 将 newTouchTarget 置为 mFirstTouchTarget 最后不为空的节点
                    // Did not find a child to receive the event.
                    // Assign the pointer to the least recently added target.
                    newTouchTarget = mFirstTouchTarget;
                    while (newTouchTarget.next != null) {
                        newTouchTarget = newTouchTarget.next;
                    }
                    newTouchTarget.pointerIdBits |= idBitsToAssign;
                }
            }
        }
        //前面寻找 target view，下面进行分发
        // Dispatch to touch targets.
        if (mFirstTouchTarget == null) {
            /*  没找到 target view ,也就是 child view 不消耗事件，此时才把事件交给自己处理
             *  而且，只有在发生 action_down,action_pointer_down 或者 action_hover_move 时才寻找
             *  target view。也就是说,如果 view 不消费这三个事件之一就没有机会成为 target view，
             *  也就没机会收到之后的事件
             *
             *  第三个参数为空，具体方法实现会调用 View.dispatchTouchEvent方法。
             *  而View.dispatchTouchEvent只会调用onTouchListener
             *  或者 onTouchEvent 方法处理
             *
             *  此处也就说明了，只有 child view 不消费事件后，事件才会传递给上层 ViewGroup
             *  的 onTouchEvent
             */
            // No touch targets so treat this as an ordinary view.
            handled = dispatchTransformedTouchEvent(ev, canceled, null,
                    TouchTarget.ALL_POINTER_IDS);
        } else {
            // Dispatch to touch targets, excluding the new touch target if we already
            // dispatched to it.  Cancel touch targets if necessary.
            TouchTarget predecessor = null;
            TouchTarget target = mFirstTouchTarget;
            while (target != null) {
                final TouchTarget next = target.next;
                if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
                    handled = true;
                } else {
                    final boolean cancelChild = resetCancelNextUpFlag(target.child)
                    || intercepted;
                    //此处就是当 ViewGroup 决定拦截事件时，传递 action_cancle 事件给 child view。
                    if (dispatchTransformedTouchEvent(ev, cancelChild,
                            target.child, target.pointerIdBits)) {
                        handled = true;
                    }
                    if (cancelChild) {
                        /** 如果 intercepted 为 true ，从头到尾销毁 mFirstTouchTarget
                         *  如果 intercepted 为 false，只销毁 target ，而 predecessor
                         *  就是为了实现单链表的删除操作，指向 target 前一个元素的引用
                         */
                         //也就说明了，当 ViewGroup 拦截事件后，所有的事件不再分发。child view
                         //只会收到 action_cancle 事件
                        if (predecessor == null) {
                            mFirstTouchTarget = next;
                        } else {
                            predecessor.next = next;
                        }
                        target.recycle();
                        target = next;
                        continue;
                    }
                }
                predecessor = target;
                target = next;
            }
        }

        //更新状态
        // Update list of touch targets for pointer up or cancel, if needed.
        if (canceled
                || actionMasked == MotionEvent.ACTION_UP
                || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
            resetTouchState();
        } else if (split && actionMasked == MotionEvent.ACTION_POINTER_UP) {
            // 手指抬起事件
            final int actionIndex = ev.getActionIndex();
            final int idBitsToRemove = 1 << ev.getPointerId(actionIndex);
            removePointersFromTouchTargets(idBitsToRemove);
        }
    }

    //测试使用，验证输入事件的连续性
    if (!handled && mInputEventConsistencyVerifier != null) {
        mInputEventConsistencyVerifier.onUnhandledEvent(ev, 1);
    }
    return handled;
}

下面分析 dispatchTransformedTouchEvent

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
private boolean dispatchTransformedTouchEvent(MotionEvent event, boolean cancel,
           View child, int desiredPointerIdBits) {
    final boolean handled;

    //分发 action_cancle 事件
    // Canceling motions is a special case.  We don't need to perform any transformations
    // or filtering.  The important part is the action, not the contents.
    final int oldAction = event.getAction();
    if (cancel || oldAction == MotionEvent.ACTION_CANCEL) {
       event.setAction(MotionEvent.ACTION_CANCEL);
       if (child == null) {
           /** super.dispatch 即 View.dispatch 方法，即交给当前 ViewGroup 的 onTouchListener
            *  或者 onTouchEvent 方法处理
            */
           handled = super.dispatchTouchEvent(event);
       } else {
           //子 view 处理该事件
           handled = child.dispatchTouchEvent(event);
       }
       event.setAction(oldAction);
       return handled;
    }

    // Calculate the number of pointers to deliver.
    final int oldPointerIdBits = event.getPointerIdBits();
    final int newPointerIdBits = oldPointerIdBits & desiredPointerIdBits;

    // If for some reason we ended up in an inconsistent state where it looks like we
    // might produce a motion event with no pointers in it, then drop the event.
    if (newPointerIdBits == 0) {
       return false;
    }

    // If the number of pointers is the same and we don't need to perform any fancy
    // irreversible transformations, then we can reuse the motion event for this
    // dispatch as long as we are careful to revert any changes we make.
    // Otherwise we need to make a copy.
    final MotionEvent transformedEvent;
    if (newPointerIdBits == oldPointerIdBits) {
       //前后id相同，不需要转换，直接进行分发
       //知道是什么，但是不知道为什么？？？
       if (child == null || child.hasIdentityMatrix()) {
           if (child == null) {
               handled = super.dispatchTouchEvent(event);
           } else {
               //
               final float offsetX = mScrollX - child.mLeft;
               final float offsetY = mScrollY - child.mTop;
               event.offsetLocation(offsetX, offsetY);

               handled = child.dispatchTouchEvent(event);

               event.offsetLocation(-offsetX, -offsetY);
            }
            return handled;
        }
        transformedEvent = MotionEvent.obtain(event);
    } else {
        transformedEvent = event.split(newPointerIdBits);
    }

    //转换和分发
    // Perform any necessary transformations and dispatch.
    if (child == null) {
        handled = super.dispatchTouchEvent(transformedEvent);
    } else {
        final float offsetX = mScrollX - child.mLeft;
        final float offsetY = mScrollY - child.mTop;
        transformedEvent.offsetLocation(offsetX, offsetY);
        if (! child.hasIdentityMatrix()) {
            transformedEvent.transform(child.getInverseMatrix());
        }

        handled = child.dispatchTouchEvent(transformedEvent);
    }

    // Done.
    transformedEvent.recycle();
    return handled;
}

ViewGroup 的事件分发分为如下几个步骤：

  1. 如果是 action_down 事件，清除 mFirstTouchTarget 并重置触摸状态。
  2. 判断是否拦截该事件。如果是 action_down 或者已找到 mFirstTouchTarget 并且允许事件拦截时，会调用 onInterceptTouchEvent 方法。
  3. 判断是否取消事件。
  4. 寻找目标 view，即 mFirstTouchTarget 。当满足事件未取消、未拦截且当前事件为down pointer_down hover_move 其一的才会进入该流程。
  5. 事件分发。根据是否找到目标 view 决定，分发给 mFirstTouchTarget 还是分发给自己。

Activity 源码分析

Activity.onTouchEvent

1
2
3
4
5
6
7
public boolean onTouchEvent(MotionEvent event) {
    if (mWindow.shouldCloseOnTouch(this, event)) {
        finish();
        return true;
    }
    return false;
}

Activity.dispatchTouchEvent

1
2
3
4
5
6
7
8
9
public boolean dispatchTouchEvent(MotionEvent ev) {
    if (ev.getAction() == MotionEvent.ACTION_DOWN) {
        onUserInteraction();
    }
    if (getWindow().superDispatchTouchEvent(ev)) {
        return true;
    }
    return onTouchEvent(ev);
}

getWindow() 返回的 Window 实例其实是 PhoneWindow 类型。此处不再具体说明。
PhoneWindow 的实现仅仅调用了 DecorView 的 superDispatchTouchEvent(event) 方法。
一路追查下去，DecorView调用其父类 FrameLayout 的 dispatchTouchEvent 方法，FrameLayout 方法继承自 ViewGroup，且没有复写该方法。
综上，Activity 的 diapatchTouchEvent 的方法最终调用 ViewGroup 的 dispatchTouchEvent 方法。

代码测试

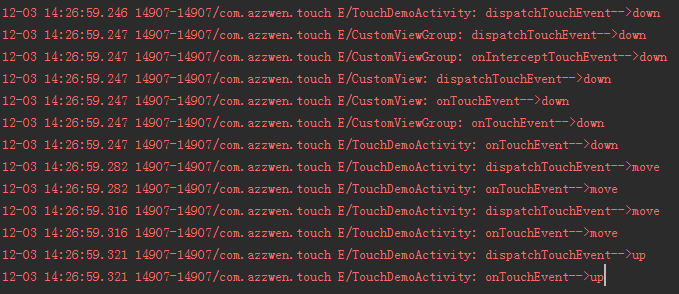

测试一

所有方法均返回父类方法调用。

CustonView 和 CustomViewGourp 的 onTouch 方法对 down 事件返回 false ，不能成为 mFirstTouchTarget 。之后，DecorView 的 dispatchTouchEvent 返回 false ，Activity 中 getWindow().superDispatchTouchEvent() 返回 false ，最后调用 Activity 的 onTouchEvent 方法。
进一步，当 DecorView 收到 action_move 事件时，不进行寻找 mFirstTouchTarget 操作且之前没有找到 mFirstTouchTarget ，所以 DecorView 直接将该事件交给自己处理，这也造成了 CustomViewGroup CustomView 无法接受后续事件。
action_up 事件与 action_move 事件处理流程相同。

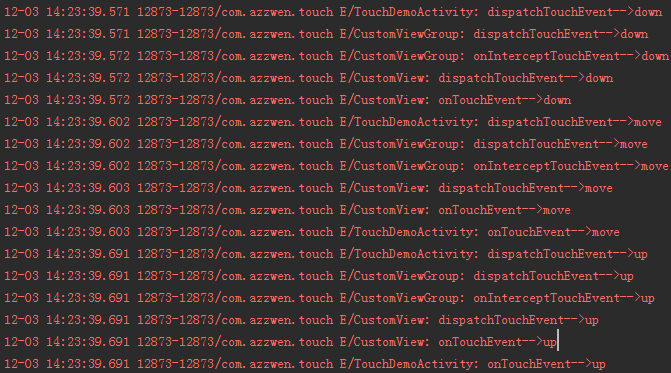

测试二

修改 CustomView onTouchEvent 方法， action_down 时返回 true，其他都返回父类调用。

注意，CustomView 不消费 action_move 事件，但是该事件并没有传递给 CustomViewGroup 的 onTouchEvent 。
因为当 action_move 发生时，mFirstTouchTarget 不为空，保存的就是 CustomView 。哪怕 CustomView 对 action_move 返回 false , CustomViewGroup 也无法再获得处理权。
如果 CustomViewGroup 想处理 action_move ，必须使用 onInterceptTouchEvent 方法。

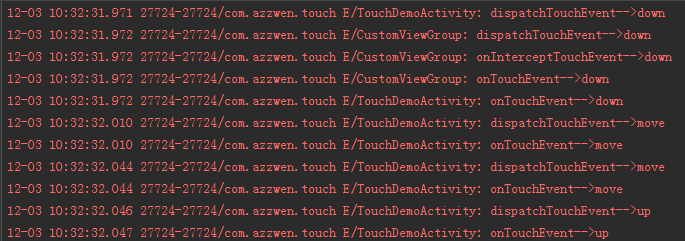

测试三

修改 CustonViewGroup onInterceptTouchEvent 方法，action_down 时返回 true，其他都返回父类调用。

因为 CustonViewGroup 中断了 action_down 事件的传递，该事件直接传递给 CustomViewGroup 的 onTouchEnent 。
CustonViewGroup 和 CustonView 都没有成为 mFirstTouchTarget，但是原因不同。 CustomView 压根没收到 action_down，而 CutstonViewGroup 是收到了 action_down 事件但是不想消费（onTouchEvent 返回 false）。

测试四

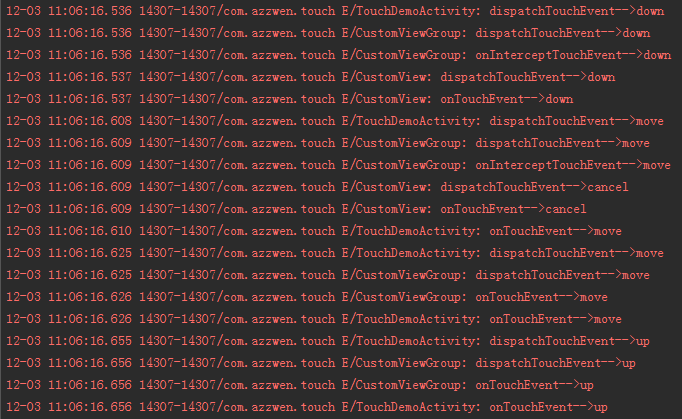

如果修改CustonViewGroup onInterceptTouchEvent 方法，action_move 时返回 true，其他都返回父类调用。 CustomView onTouchEvent 方法， action_down 时返回 true ，其他都返回父类调用。

action_down 事件传递流程与之前保持一致，但是 action_move 事件就比较复杂，而且注意到前后两次的 action_move 事件传递流程竟然也不一样。第一次没有调用 CustomViewGroup 的 onTouchEvent，而第二次没有调用 onInterceptTouchEvent

  • 第一次 action_move
    CustonViewGroup 收到 action_move 时，会中断该事件传递。此时， 不需要进行寻找目标 view 操作，mFirstTouchTarget 不为空。
    之后，会调用 dispatchTransformedTouchEvent(MotionEvent event, boolean cancel, View child, int desiredPointerIdBits) 。其中，event 的 action 为 move,
    cancel 值为 true，child 值为 CustomView ，desiredPointerIdBits 值为 TouchTarget.ALL_POINTER_IDS（不考虑多点触摸）。
    在 dispatchTransformedTouchEvent 方法内部，发送 action_cancel 给目标 view ，即 CustonView 。CustonView收到 action_cancel 返回 false 。最后，该方法返回 false 。
    dispatchTransformedTouchEvent 返回后，dispatchTouchEvent 返回值仍为 false，之后销毁 mFirstTouchTarget 。
    action_move 一直没有被消费，最终传递到 Activity 的 onTouchEvent 方法中。第一次 action_move 事件到此结束。
    可以看出，因为之前存在 mFirstTouchTarget，所以在 CustomViewGroup 拦截事件后，并没有把事件交给自己处理。
  • 第二次 action_move
    DecorView 收到 action_move 事件时，其内部的 mFirstTouchTarget 不为空，保存的是 CustomViewGroup 。
    注意， DecorView 的 mFirstTouchTarget 没有被销毁，之前 CustomViewGroup 对 action_move 返回的 false 也并不影响 mFirstTouchTarget 。
    此时，不需要寻找目标 View 。DecorView 把事件直接传递给 CustomViewGroup 处理。
    CustonViewGroup 收到 action_move 时，仍然中断事件传递。但此时 mFirstTouchTarget 为空，CustomViewGroup 只好把事件交给自己处理。action_move 依然没有被消费，最终传递到 Activity 的 onTouchEvent 方法中。

两次 action_move 传递流程的区别在于：第一次决定中断事件操作是因为 onInterceptTouchEvent 返回 true 。第二次决定中断事件是因为 满足actionMasked != MotionEvent.ACTION_DOWN && mFirstTouchTarget == null ，即 “不是 action_down 事件且没有目标 View”，ViewGroup 只好交给自己处理。

参考链接

http://blog.csdn.net/lfdfhl/article/details/42241253
https://github.com/CharonChui/AndroidNote/blob/master/Android加强/Android%20Touch事件分发详解.md
http://wangkuiwu.github.io/2015/01/04/TouchEvent-ViewGroup/
